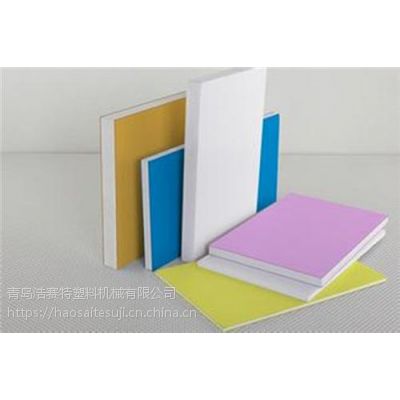

PVC板片材生产线主要用于生产各类厚度为0.3-6mm，宽度为500-2000mm的PVC板材

生产线,该机组更换模具也可板材厚度范围：3—20mm宽度为2000mm以下的自由发泡

板.生产的PVC板材生产线通过添加在线覆膜装置即可生产PVC高分子免漆板.( PVC

免漆板是由挤出板与木纹装饰膜复合而成的板材，由于板材与膜的材质相同，经过

三辊压光机热敷而融于一体，这样***了板材的免漆状态下外表光滑、美观、***

、无霉变、不变形、不开裂、而久性好、可曲变形，是一种新型环保装饰材料。)

PVC板片材生产线也可以生产单层及多层软硬PVC板（片）材及PVC宽幅地板革。

双层塑料生产线、PVC波浪板设备生产线，PVC波浪瓦的特点及应用：防火性能***

，属难燃材料，无自燃性，抗化学腐蚀、耐酸、碱，散热快，采光性能***，寿命

长；采用特殊技术配方，耐室外大气暴晒，隔热性能好，炎热夏季中能提供较金属

用瓦更舒适的环境；适用范围广，厂房、仓库、车棚、农贸市场、围板、墙身、临

时商铺、隔热棚等非常适用。

片材模具：衣架型模头采用特殊双节流设计，使板材厚薄调整更为精准。温度控制

±1℃可控制塑化过程及板材厚薄，平整性。出料有效宽度2150mm；制品宽度

2100mm；制品厚度3-8mm，模头材料：5CrNiMoV钢材，共11区加热，采用不锈钢加

热棒；模头流面镀硬铬处理。

5、三辊压光机：采用双套管螺旋叶片回路，使辊轮表面温度均匀，升/降温迅速

，且无需大量冷却介质。辊轮表面淬火、研磨、镀硬铬（镀层厚度不低于0.10mm）

后镜面抛光处理，硬度达到HRC62以上，辊轮表面跳动小于0.02mm，表面温度误差

在±2℃以内。附热媒回转接头及耐热耐压软管。

轮组定位：采用精密丝杆升降机及其组件，中央轮固定，上、下轮间隙电机粗调，

手动微调并可左右独立调整。可实现迅速调整间隙和高精度微调同时进行的目的。

本机构高强度，高精度，优化后的设计是确保成品板材质量的核心部件。

6、牵引机：冷却牵引切边装置，   牵引电机功率：3kw，压辊为橡胶辊，主动辊

为钢辊牵引，牵引辊直径：φ200mm，牵引被动辊有效提升距离为：50mm，两侧两

把切刀可有效切除废料，使片材达到所需要的宽度,备用两把，托架总长10米.，分

两段，前段可以根据压光机而前后移动；备有自动计米器可设定产品长度。

7、剪板机：剪板宽度：2000mm.厚度：6mm，剪切速度，20次/分。剪板方式：机

械剪板，电机功率5.5kw（定制）自动送片装置，长度到，停止送片，剪切完，自

动送片送片辊直径：φ100，电机0.75kw，变频调速：变频器计数器、编码器定长

裁切（Autonics）；过渡托架长度2000mm，连接牵引与剪板机。

8、输送带：输送电机0.75kw,线速度0-6m/m，设备总长约2米，宽5.5米；
